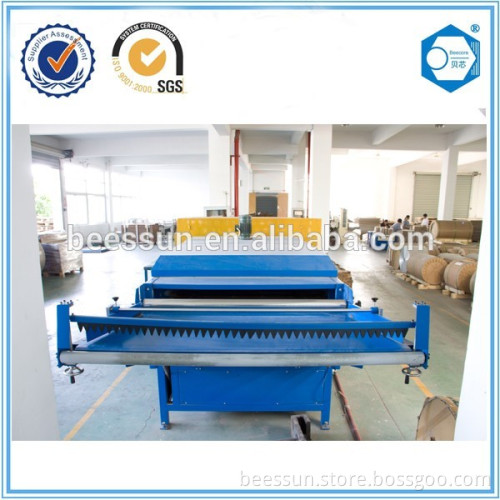

Paper honeycomb production machine

Description

Automatic honeycomb core production line

Model

HCM- A-1600 Economic

Paper roll width

1600mm

Configuration

1. No. of paper feeder: 3 (each for 2 paper rolls)

2. Glue applicator

3. Glued paper conveying

4. Cutting at set length and sheets delivery for stacking

5. Platform for sheets stacking and pressing

Width of input paper

1600mm

Width of paper core (expanded)

1300mm

Cutting Speed

200cuts/min

Production capacity

4000m2/shift

Qty of Paper Roll

6 rollers

Thickness of block

10-60mm

Cell side length

4-20mm

Electric power

20KW-30KW

Electric appliance

Shown detailed in Annex

Cutting Direction

Vertical

Cutting tolerance

+/-0.3mm

Gluing

Gluing roller drove by rotating gears

Dimension

27000*3800*2500

Applicable paper

Corrugated paper for honeycomb core(110-180g/m2)

Major Configuration

Paper roll setting

Ø without axle,

Ø Mechanical

Gluing system

ØRotary roller

ØCoated with Cr on the surface of Gluing roller

ØOne set of gluing roller for one cell size

Core Cutting system

ØCutting controlled by transducer

ØPaper conveyed by servo motor

ØThickness of honeycomb core can be set on the touch screen
